Bevor Sie beginnen...
WarningHaben Sie diese Informationen gelesen?
Carefully read all safety information
and instructions before installation.
You must follow these instructions.
Incorrect mounting or installation may put you,
your TV, and your family at substantial risk.
Was ist in Ihrem Karton?
① Armkonstruktion / Wandplatte x 1
② TV-Halter x 2
③ Vordere Stützstange x 2
④ Vordere Stützstange x 2
⑤ Endkappe x 2
⑥ Wasserwaage x 1
⑦ Kabelklemmen
⑧ Wandplattenvorlage x 1
⑨ Handbuch x 1
⑩ Kurzanleitung x 1
⑪ TV-Befestigungsset:
M4/M5 Unterlegscheibe x 4
M6/M8 Unterlegscheibe x 4
M4x12mm TV-Schraube x 4
M4x30mm TV-Schraube x 4
M6x15mm TV-Schraube x 4
M6x35mm TV-Schraube x 4
M8x15mm TV-Schraube x 4
M8x35mm TV-Schraube x 4
M8x50mm TV-Schraube x 4
L2.5mm Abstandshalter x 8
L10mm Abstandshalter x 4
L22mm Abstandshalter x 4
⑫ Wandbefestigungsset:
ST 5/16x2 3/4" Holzschraube x 4
Wandanker x 4
⑬ Montage-Hardware-Set:
M6x10mm Schraube x 4
M4x10mm Schraube x 4
EVA-Pad x 2
5/32″ (4mm) Inbusschlüssel x 1
Haben Sie Ihre Werkzeuge bereit?
① Bleistift
② Kreuzschlitzschraubendreher
③ Elektrische Bohrmaschine
④ Maßband
⑤ 1/2″ (13mm) Steckschlüssel
Für Holz:
⑥ Balkensucher
⑦ Ahle
⑧ 7/32″ (5.5mm) Holzbohrer
Für Beton:
⑨ Hammer
⑩ 3/8″ (10mm) Betonbohrer
For Wood Walls:
⑪ 7/32″ (5.5mm) Wood Drill Bit
Bereit zum Start!
Schritt 1: Befestigen Sie die TV-Halterungen am Fernseher
Welche Art von Fernseher haben Sie?
Flachrückseite-Fernseher

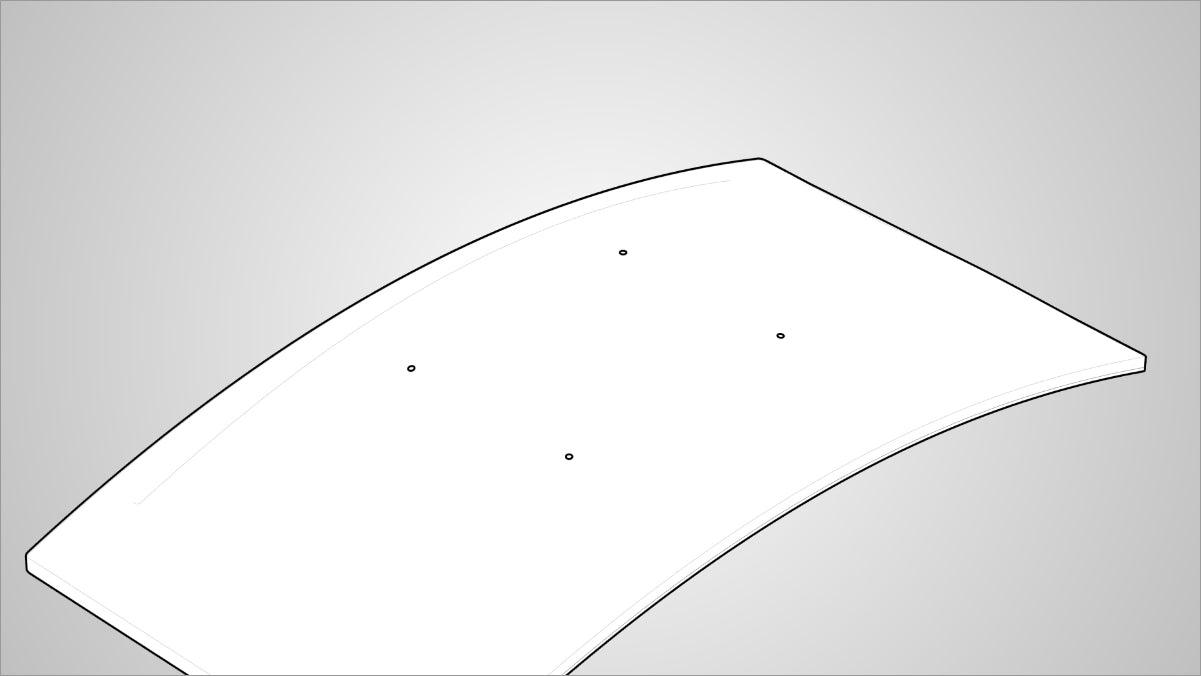

Curved-Back-Fernseher

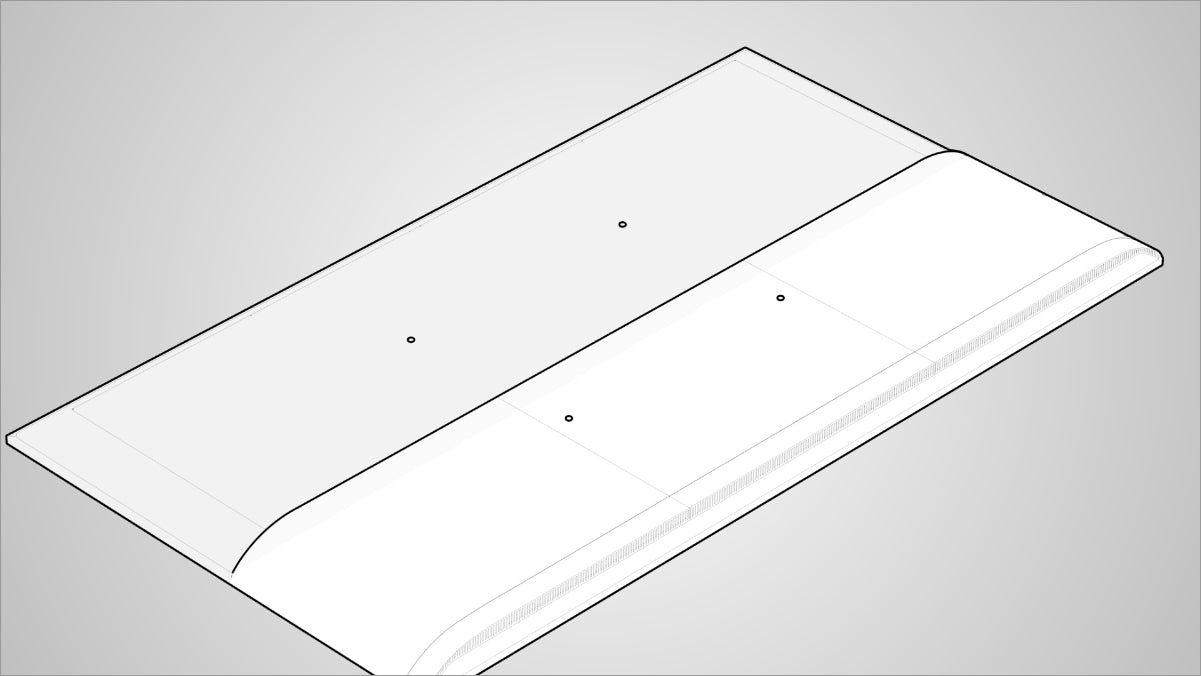

Fernseher mit einer "Wölbung"
Schritt 2: Montieren Sie die Armkonstruktion / Wandplatte an der Wand
An welche Art von Wand möchten Sie die Halterung montieren?

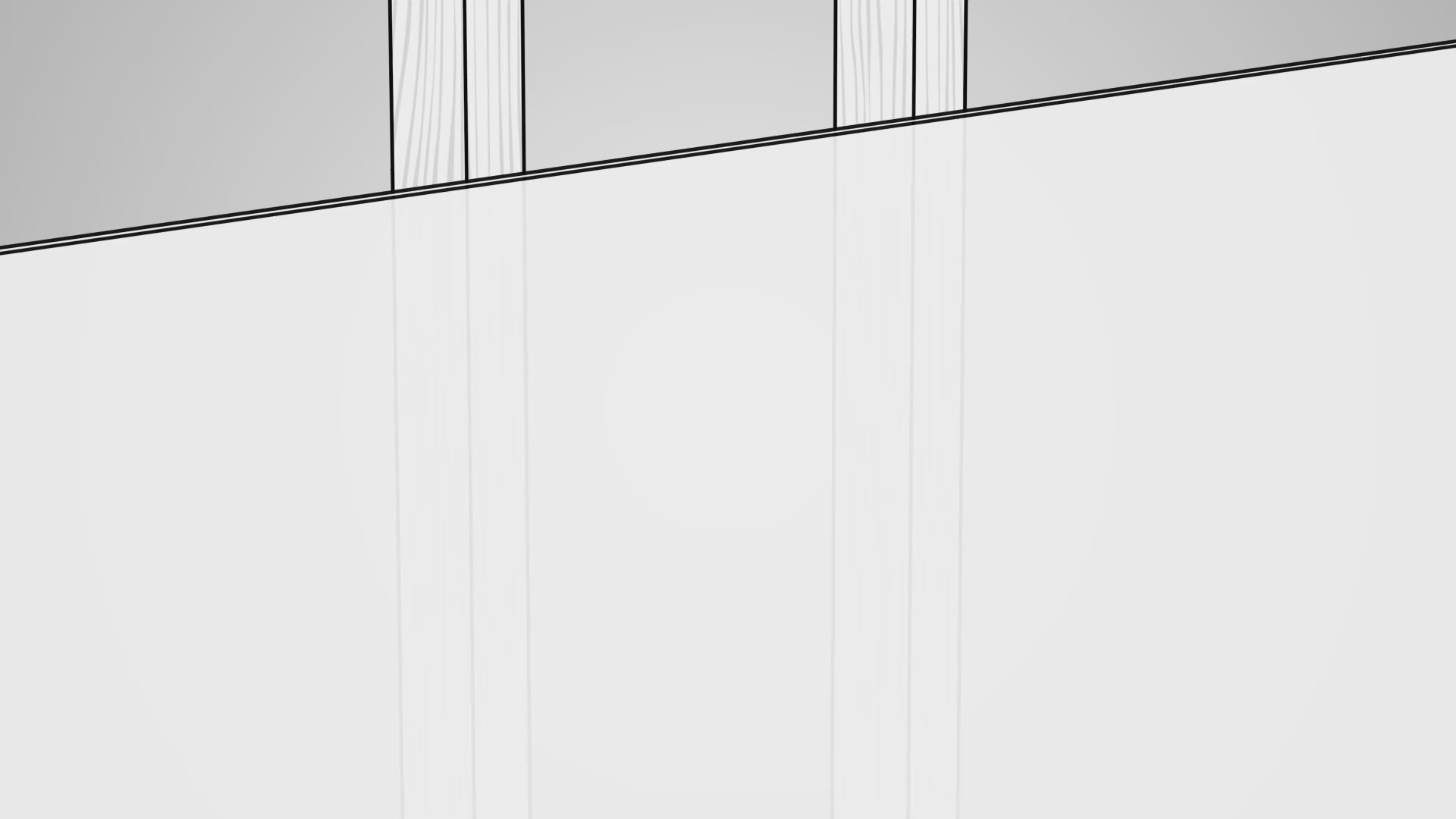

Holzständerwand
Massivbetonwand
Wood Walls
Schritt 3: Sichern Sie den Fernseher an der Halterung
Winkel einstellen & Kabel verwalten
Ja
NeinFAQs
1. Wie bestätige ich das VESA-Muster meines Fernsehers?
Die VESA-Montagemuster sind die Abstände (in mm) zwischen den vier Schraublöchern auf der Rückseite des Fernsehers.
VESA = horizontal × vertikal auf der Rückseite Ihres Fernsehers.
2. Kann die TV-Wandhalterung ausschließlich in Gipskarton installiert werden?
Nein, die TV-Wandhalterung ist nur für Holzständerwände, massive Beton- oder Ziegelwände geeignet.
3. Was soll ich tun, wenn der Abstand der Ständer größer ist als die TV-Wandhalterung?
Bitte platzieren Sie die Holzplatten so, dass sie einen Mittelpunkt zwischen den Holzständern bilden, und schrauben Sie sie dann an Ihre Wand.
Zum Schluss montieren Sie die TV-Wandhalterung wie gewohnt an der Wand.
* Falls Sie weitere Informationen zu Verlängerungshalterungen benötigen, wenden Sie sich bitte an unseren Kundenservice.
4. Es fällt mir schwer, die Spanplattenschrauben in die Holzständer zu schrauben – was kann ich tun?
Bitte überprüfen Sie die Schlüsselschrauben, um festzustellen, ob sie defekt sind. Falls nicht, bohren Sie die Löcher wie angegeben und verwenden Sie anschließend einen Steckschlüssel anstelle eines Elektrowerkzeugs, um die Schlüsselschrauben einzudrehen.
5. Wie stelle ich sicher, dass die TV-Wandhalterung stabil genug ist, um meinen Fernseher zu halten?
Bevor Sie Ihren Fernseher installieren, ziehen Sie bitte mit den Händen an der TV-Wandhalterung, um sicherzustellen, dass sie fest montiert ist.
