Bevor Sie beginnen…

Warnung

Lesen Sie sorgfältig alle Sicherheitsinformationen und Anleitungen vor dem Installieren Sie müssen diesen Anleitungen folgen. Falsche Halterung oder Installieren kann Sie, Ihren TV und Ihre Familie einem erheblichen Risiko aussetzen

Lesen Sie sorgfältig alle Sicherheitsinformationen und Anleitungen vor dem Installieren Sie müssen diesen Anleitungen folgen. Falsche Halterung oder Installieren kann Sie, Ihren TV und Ihre Familie einem erheblichen Risiko aussetzen

Lesen Sie alle Sicherheitsinformationen
VORSICHT: Vermeiden Sie das Risiko von Verletzung oder Beschädigung von Eigentum!
  • Dieses Produkt enthält kleine Teile, die eine Erstickungsgefährdung darstellen können.
  • Vor Beginn der Baugruppe, überprüfen Sie, dass alle Teile enthalten und unbeschädigt sind. Verwenden Sie keine beschädigten oder defekten Teile. Wenn Ersatz erforderlich ist, bitte kontaktieren Sie uns.
  • Dieses Produkt ist für die Installation auf Holzpfosten, massivem Beton und Holzwänden ausgelegt. Nicht allein auf Trockenbau installieren.
  • Die Wand muss in der Lage sein, das Vierfache des Gewichts des TV und der Halterung zu unterstützen.
  • Verwenden Sie dieses Montagesystem nur für den bestimmungsgemäßen Zweck, wie beschrieben. Nicht im Freien verwenden. Überschreiten Sie nicht die maximale Belastung. Wir haften nicht für Beschädigung oder Verletzung, verursacht durch falsche Baugruppe, unsachgemäße Montage oder unangemessene Verwendung.
  • Verwenden Sie keine Befestigungen, die nicht vom Hersteller empfohlen werden.
  • Alle Befestigungen müssen festgezogen werden.
  • Leiten Sie Leitungen und Kabel richtig, um mechanische Beschädigung zu vermeiden.

    • Prüfen Sie enthaltene Teile und Hardware

    Prüfen Sie enthaltene Teile und Hardware

    ① Arm-Baugruppe / Wandplatte x1

    ② TV-Halter x2

    ③ Vordere Unterstützungsleiste x2

    ④ Vordere Unterstützungsleiste x2

    ⑤ Endkappe x2

    ⑥ Wasserwaage x1

    ⑦ Kabelbinder x5

    ⑧ Schablone für Wandplatte x1

    ⑨ Manuell x1

    ⑩ Schnellstartanleitung x1

    ⑪ TV-Befestigungssatz:

    M4/M5 Unterlegscheibe x4

    M6/M8 Unterlegscheibe x4

    M4 x 12mm TV-Schraube x4

    M4 x 30mm TV-Schraube x4

    M6 x 15mm TV-Schraube x4

    M6 x 35mm TV-Schraube x4

    M8 x 15mm TV-Schraube x4

    M8 x 35mm TV-Schraube x4

    M8 x 50mm TV-Schraube x4

    L2,5mm Abstandshalter x8

    L10mm Abstandshalter x4

    L22mm Abstandshalter x4

    ⑫ Wandbefestigungssatz:

    ST 5/16 x 2 3/4" Zugschraube x4

    Wanddübel x4

    ⑬ Hardware-Bausatz:

    M6 x 10mm Bolzen x2

    M4 x 10mm Bolzen x4

    5/32" (4mm) Inbusschlüssel x1

    Erforderliche Werkzeuge sammeln (nicht mitgeliefert)

    Erforderliche Werkzeuge sammeln (nicht mitgeliefert)

    ① Bleistift

    ② Kreuzschlitz-Schraubendreher

    ③ Elektrischer Bohrer

    ④ Maßband

    ⑤ 1/2″ (13mm) Steckschlüssel

    Für Holzpfosten

    ⑥ Holzpfosten-finder

    ⑦ Ahle

    ⑧ 7/32″ (5,5mm) Holz-Bohrer

    Für Massiven Beton:

    ⑨ Hammer

    ⑩ 3/8″ (10mm) Beton-Bohrer

    Für Holz-wände:

    ⑪ 7/32″ (5,5mm) Holz-Bohrer

    Los geht's!

    Schritt 1: Befestigen der TV-Halter an Ihrem TV

    Welche Art von TV haben Sie?

    Fernseher mit flacher Rückseite

    TVs mit gebogenem Rücken

    TVs mit einem Stoß

    Schritt 2: Montage der Arm-baugruppe / Wandplatte an der Wand

    Auf welchem Wandtyp montieren Sie?

    Holzpfosten

    Massiver Beton

    Holz-Wände

    Andere Wandtypen oder wenn Sie unsicher sind

    • Wenn Ihre Wand anders ist, verwenden Sie nicht den mitgelieferten wandbefestigungssatz. Kaufen Sie geeignete halterung hardware basierend auf Ihrem Wandtyp.

    • Wenn Sie unsicher sind, konsultieren Sie Ihren installateur, einen spezialisierten lieferant oder nehmen Sie kontakt mituns auf .

    Schritt 3: Sicherung des TV an der Halterung

    Einstellen des TV-Winkels und Verwalten von Kabeln

    Haben Sie die Installation erfolgreich abgeschlossen?

    HÄUFIGE FRAGEN

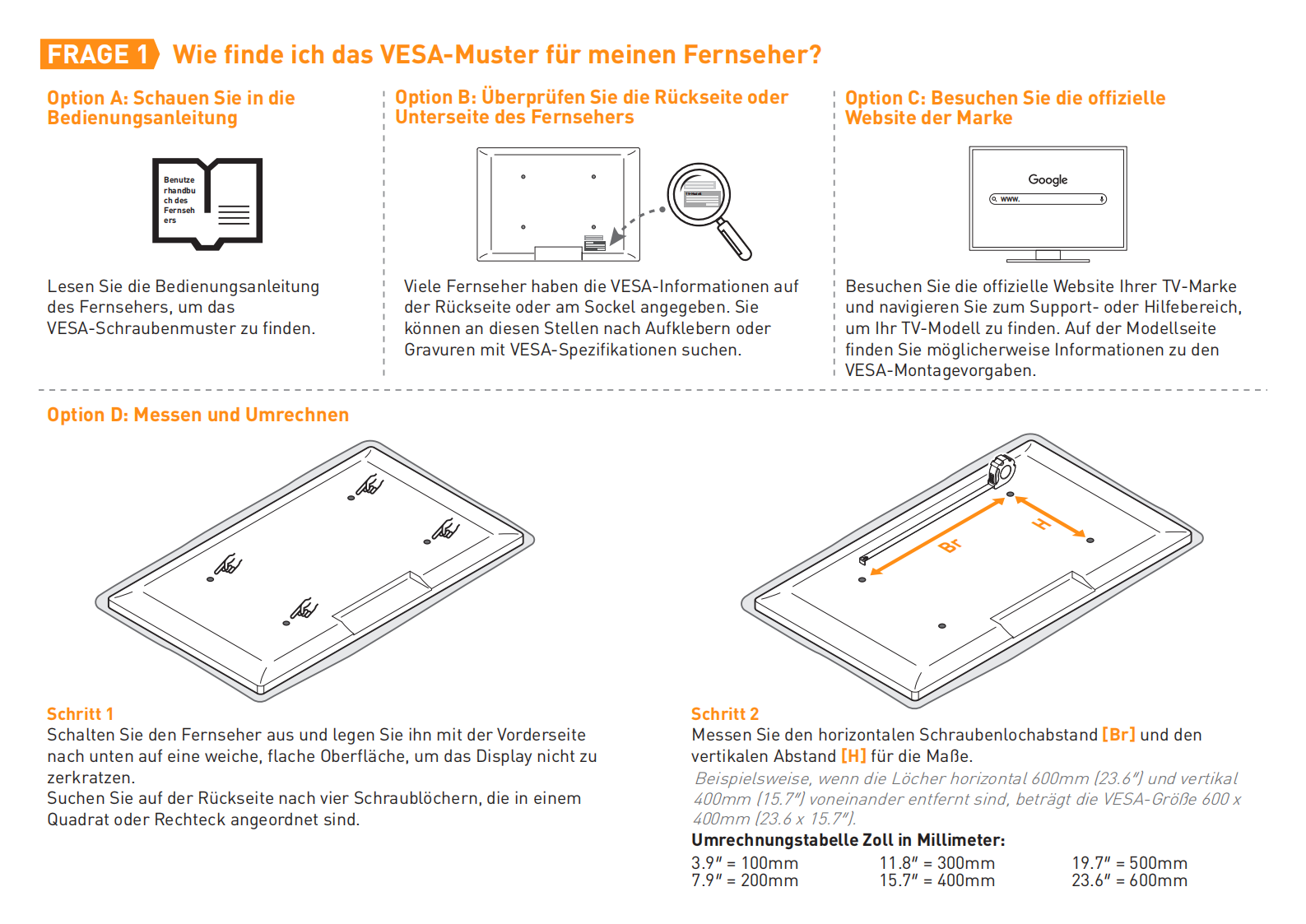

    1. Wie finde ich das Vesa-Muster für meinen TV?

    2. Wie bestimme ich meinen Wandtyp?

    3. Was, wenn mein holzpfosten-Abstand den angegebenen Bereich für die Halterung überschreitet oder wenn ich die Halterung nicht auf den holzpfosten zentrieren kann?

    4. Was, wenn die montageplatte nicht wasserwaage ist, wenn die Halterung unverpackt ist?

    5. Was, wenn der Halterung fehlteile fehlen?

    Wenn Sie weitere Unterstützung zu den Fragen und Antworten benötigen, kontaktieren Sie uns.
