Antes de empezar… Consulte las piezas y el hardware incluidos Reúna las herramientas necesarias (no incluidas) ¡Comencemos! Paso 1: Fijación de los soportes del televisor a su televisor Paso 2: Montaje del conjunto del brazo/placa de pared en la pared Paso 3: Fijación del televisor al soporte Cómo ajustar el ángulo del televisor y administrar los cables ¿Completó la instalación exitosamente? Preguntas frecuentes

Antes de empezar…

Advertencia

Lea cuidadosamente toda la información de seguridad y las instrucciones antes de la instalación. Debe seguir estas instrucciones. Un montaje o instalación incorrecta puede ponerlo a usted, su TV y su familia en un riesgo sustancial.

Lea cuidadosamente toda la información de seguridad y las instrucciones antes de la instalación. Debe seguir estas instrucciones. Un montaje o instalación incorrecta puede ponerlo a usted, su TV y su familia en un riesgo sustancial.

Lea toda la información de seguridad
PRECAUCIÓN: ¡Evitar el riesgo de lesión personal o daños a la propiedad!
  • Este producto contiene piezas pequeñas que pueden representar un peligro de asfixia.
  • Antes de comenzar el conjunto, verificar que todas las piezas estén incluidas y sin daño. No usar piezas dañadas o defectuosas. Si requieres reemplazo, por favor contacto con nosotros.
  • Este producto está diseñado para instalación en montantes de madera, concreto sólido y paredes de madera. No instalar únicamente en panel de yeso.
  • La pared debe ser capaz de soporte cuatro veces el peso del TV y montaje combinados.
  • Uso este sistema de montaje solo para su propósito previsto como se describe. No uso al aire libre. No superar la carga máxima. No somos responsables de daño o lesión causada por conjunto incorrecto, montaje inadecuado o uso inapropiado.
  • No uso accesorios no recomendados por el fabricante.
  • Todos los sujetadores deben estar firmemente apretados.
  • Colocar cables y cables adecuadamente para evitar daño mecánico.

    • Revisar las piezas incluidas y el hardware

    Revisar las piezas incluidas y el hardware

    ① Conjunto de brazo/placa de pared x 1

    ② Soporte de TV x 2

    ③ Barra de soporte delantera x 2

    ④ Barra de soporte delantera x 2

    ⑤ Tapa de extremo x 2

    ⑥ Nivel x 1

    ⑦ Correa de cable x 5

    ⑧ Plantilla de placa de pared x 1

    ⑨ Manual x 1

    ⑩ Guía de inicio rápido x 1

    ⑪ Kit de fijación para TV:

    Arandelas M4/M5 x 4

    Arandelas M6/M8 x 4

    Perno de TV M4x12mm x 4

    Perno de TV M4x30mm x 4

    Perno de TV M6x15 mm x 4

    Perno de TV M6x35mm x 4

    Perno de TV M8x15 mm x 4

    Perno de TV M8x35mm x 4

    Perno de TV M8x50mm x 4

    Espaciador de 2,5 mm x 8

    Espaciador de 10 mm x 4

    Espaciador L22mm x 4

    ⑫ Kit de fijación a la pared:

    Tornillo tirafondo ST 5/16x2 3/4” x 4

    Anclaje de pared x 4

    ⑬ Kit de hardware de montaje:

    Perno M6x10 mm x 2

    Perno M4x10 mm x 4

    Llave Allen de 5/32″ (4 mm) x 1

    Reunir las herramientas requeridas (no incluído)

    Reunir las herramientas requeridas (no incluído)

    ① Lápiz

    ② Destornillador Phillips

    ③ Taladro eléctrico

    ④ Cinta métrica

    ⑤ Llave de tubo de 1/2″ (13 mm)

    Para montantes de madera

    ⑥Buscador de montantes

    ⑦ Punzón

    ⑧ Broca para madera de 7/32″ (5,5 mm)

    Para concreto sólido:

    ⑨ Martillo

    ⑩Broca para concreto de 3/8″ (10mm)

    Para paredes de madera:

    ⑪ Broca para madera de 7/32″ (5,5 mm)

    ¡Comencemos!

    PASO 1: Adjuntar los Soportes para TV a su TV

    ¿Qué tipo de televisor tienes?

    TVs de parte trasera plana

    TVs de espalda curva

    TVs con un bulto

    PASO 2: Monte el conjunto del brazo/placa de pared en la pared

    ¿En qué tipo de pared lo vas a montar?

    Montantes de madera

    Concreto sólido

    Paredes de madera

    Otros tipos de pared o si no estás seguro

    • Si tu pared es diferente, no utilices el kit de fijación a la pared incluido. Compra el hardware adecuado según tu tipo de pared.

    • Si no está seguro, consulte a su instalador, a un proveedor especializado o contáctenos .

    PASO 3: Asegurar la TV al Montaje

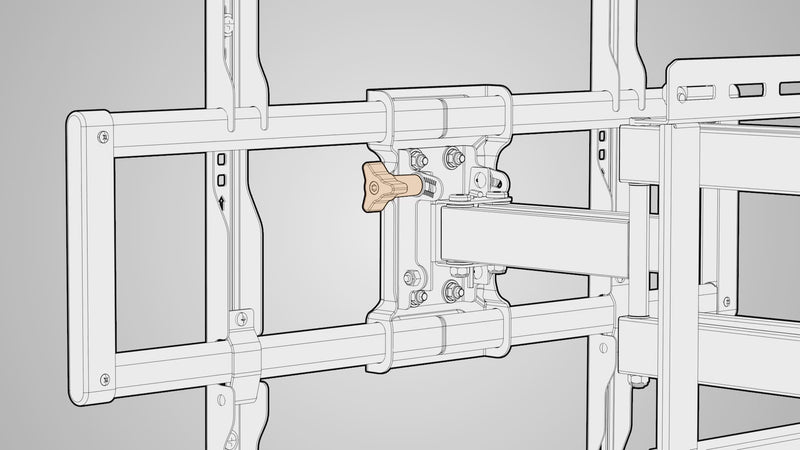

    Ajustar el Ángulo de la TV y Gestionar los Cables

    ¿Completaste la Instalación exitosamente?

    Preguntas frecuentes

    1. ¿Cómo puedo encontrar el Patrón vesa para mi TV?

    2. ¿Cómo puedo determinar mi tipo de pared?

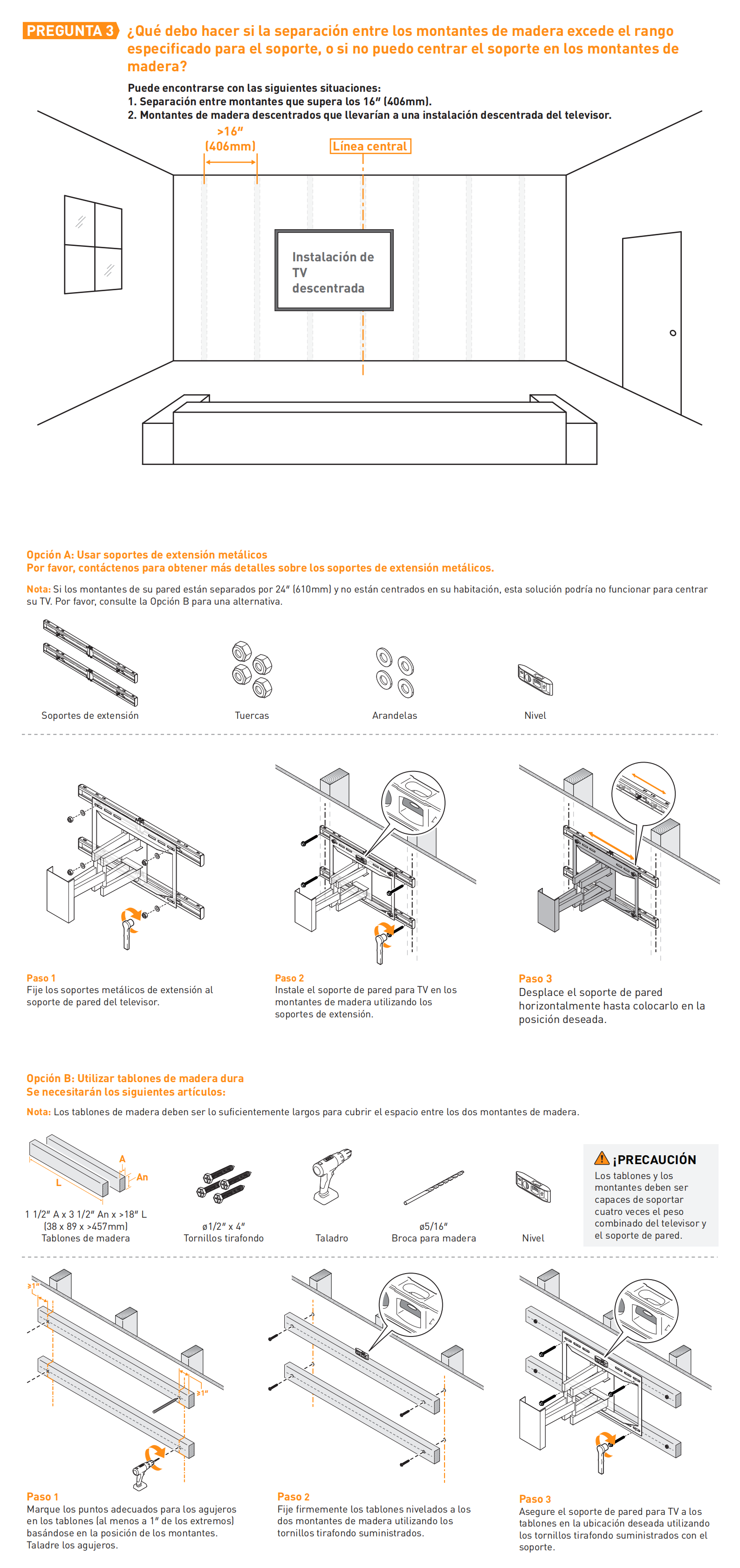

    3. ¿Qué pasa si el espacio entre los montantes de madera supera el rango especificado para el montaje, o si no puedo centrar el montaje en los montantes de madera?

    4. ¿Qué pasa si la placa de montaje no está nivelada cuando el montaje está sin caja?

    5. ¿Cómo puedo aumentar/disminuir la posición del TV si el Soporte de pared para tv ya está arreglado en la pared?

    Si necesita más ayuda con las preguntas y respuestas, póngase en contacto con nosotros .
