始める前に… パーツとハードウェアアクセサリーをチェック 必要な工具を集める（別売） さあ始めましょう！ ステップ 1: TVブラケットをTVに取り付け ステップ 2: 壁にアームアッセンブリー/壁プレートを取り付ける ステップ 3: TVをアームアッセンブリー/壁プレートに固定する TVの角度を調節し、ケーブルを管理する 取り付け方法を無事に完了しましたか？ FAQ

始める前に…

警告

取り付け作業を始める前に、すべての安全上の注意と説明書をよくお読みください。 これらの注意事項に従わない場合、不適切な取り付けにより、あなたやテレビ、ご家族に重大な危険が及ぶ可能性があります。

取り付け作業を始める前に、すべての安全上の注意と説明書をよくお読みください。 これらの注意事項に従わない場合、不適切な取り付けにより、あなたやテレビ、ご家族に重大な危険が及ぶ可能性があります。

すべての安全上の注意を読む
注意：人身傷害や財産損失を防ぐため
  • • この製品には、窒息の危険を伴う小さな部品が含まれています。
  • • 組み立てを開始する前に、すべての部品が揃っており、損傷がないことを確認してください。損傷や欠陥のある部品は使用せず、代替部品が必要な場合は、お問い合わせください。
  • • この製品は木製柱、ソリッドコンクリート、木製壁への取り付けを想定して設計されています。石膏壁のみに取り付けないでください。
  • • 壁はTVと金具の合計重量の少なくとも4倍の荷重に耐えられる必要があります。
  • • この取り付けシステムは、記載された使用目的のみに使用してください。屋外で使用しないでください。最大荷重を超えないでください。不適切な組み立て、取り付け、使用による損害や人身傷害については責任を負いません。
  • • 製造元が推奨していない取り付け方法は使用しないでください。
  • • すべての締め具は確実に締め付けてください。
  • • 機械的損傷を避けるため、ケーブルや引きひもは適切に配線してください。

    • パーツとハードウェアアクセサリーをチェック

    パーツとハードウェアアクセサリーをチェック

    ① アームアッセンブリー/壁プレート x1

    ② TVブラケット x2

    ③ フロントサポートフレームストリップ x2

    ④ フロントサポートフレームストリップ x2

    ⑤ エンドカバー x2

    ⑥ 水準器 x1

    ⑦ ケーブルバンド x5

    ⑧ 孔あけ用テンプレート x1

    ⑨ 説明書 x1

    ⑩ クイックインストールガイド x1

    ⑪ テレビ固定金具セット:

    M4/M5 ワッシャー x4

    M6/M8 ワッシャー x4

    M4 x 12mm TVボルト x4

    M4 x 30mm TVボルト x4

    M6 x 15mm TVボルト x4

    M6 x 35mm TVボルト x4

    M8 x 15mm TVボルト x4

    M8 x 35mm TVボルト x4

    M8 x 50mm TVボルト x4

    L2.5mm スペーサー x8

    L10mm スペーサー x4

    L22mm スペーサー x4

    ⑫ 壁固定金具セット:

    ST 5/16 x 2 3/4" ラグスクリュー x4

    壁アンカー x4

    ⑬ 取付金具セット:

    M6 x 10mm ボルト x2

    M4 x 10mm ボルト x4

    5/32" (4mm) 六角レンチ x1

    必要な工具を集める（別売）

    必要な工具を集める（別売）

    ① 鉛筆

    ② プラスドライバー

    ③ 電気ドリル

    ④ 巻き尺

    ⑤ 1/2″ (13mm) パイプレンチ

    木製柱用

    ⑥ スタッド検出器

    ⑦ 錐

    ⑧ 7/32″ (5.5mm) 木製ドリルビット

    ソリッドコンクリート用:

    ⑨ ハンマー

    ⑩ 3/8″ (10mm) コンクリートドリルビット

    木製壁用:

    ⑪ 7/32″ (5.5mm) 木製ドリルビット

    さあ始めましょう！

    ステップ 1: TVブラケットをTVに取り付け

    どんな種類のTVを持っていますか？

    平面テレビ

    曲面バックTV

    突起のあるTV

    ステップ 2: 壁にアームアッセンブリー/壁プレートを取り付ける

    どの種類の壁に取り付けますか？

    木製柱

    ソリッドコンクリート

    木製壁

    他の壁のタイプまたは不明な場合

    • 壁が異なる場合は、付属の壁固定金具セットを使用しないでください。壁のタイプに基づいて適切な取り付けハードウェアアクセサリーを購買してください。

    • 不明な場合は、設置者、専門のサプライヤーに相談するか、私たちに接触してください。

    ステップ 3: TVをアームアッセンブリー/壁プレートに固定する

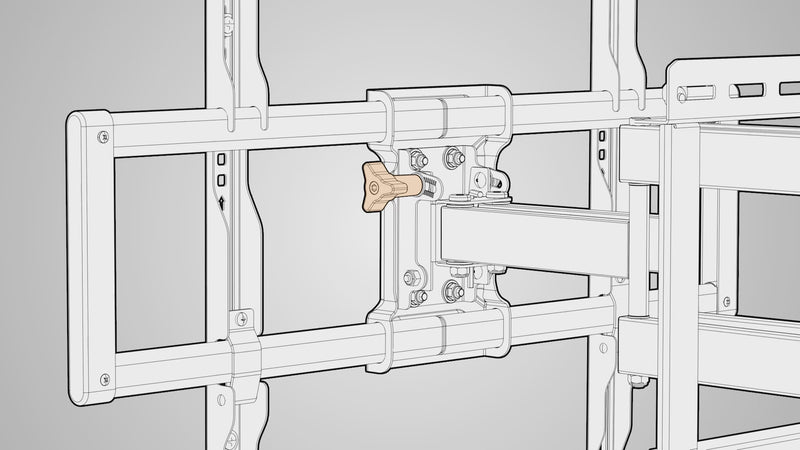

    TVの角度を調節し、ケーブルを管理する

    取り付け方法を無事に完了しましたか？

    FAQs

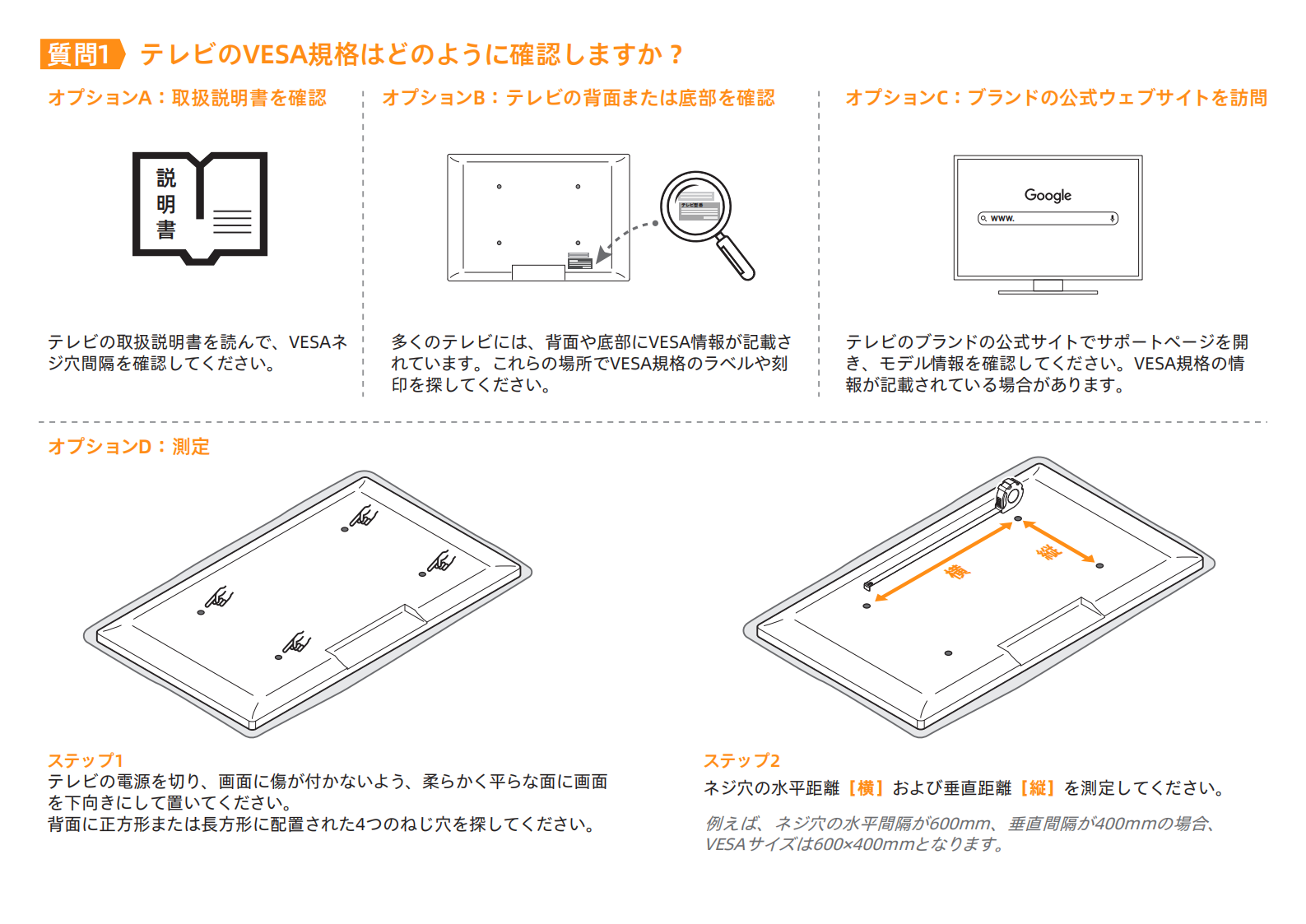

    1. TVのVESA規格を確認するにはどうすればよいですか？

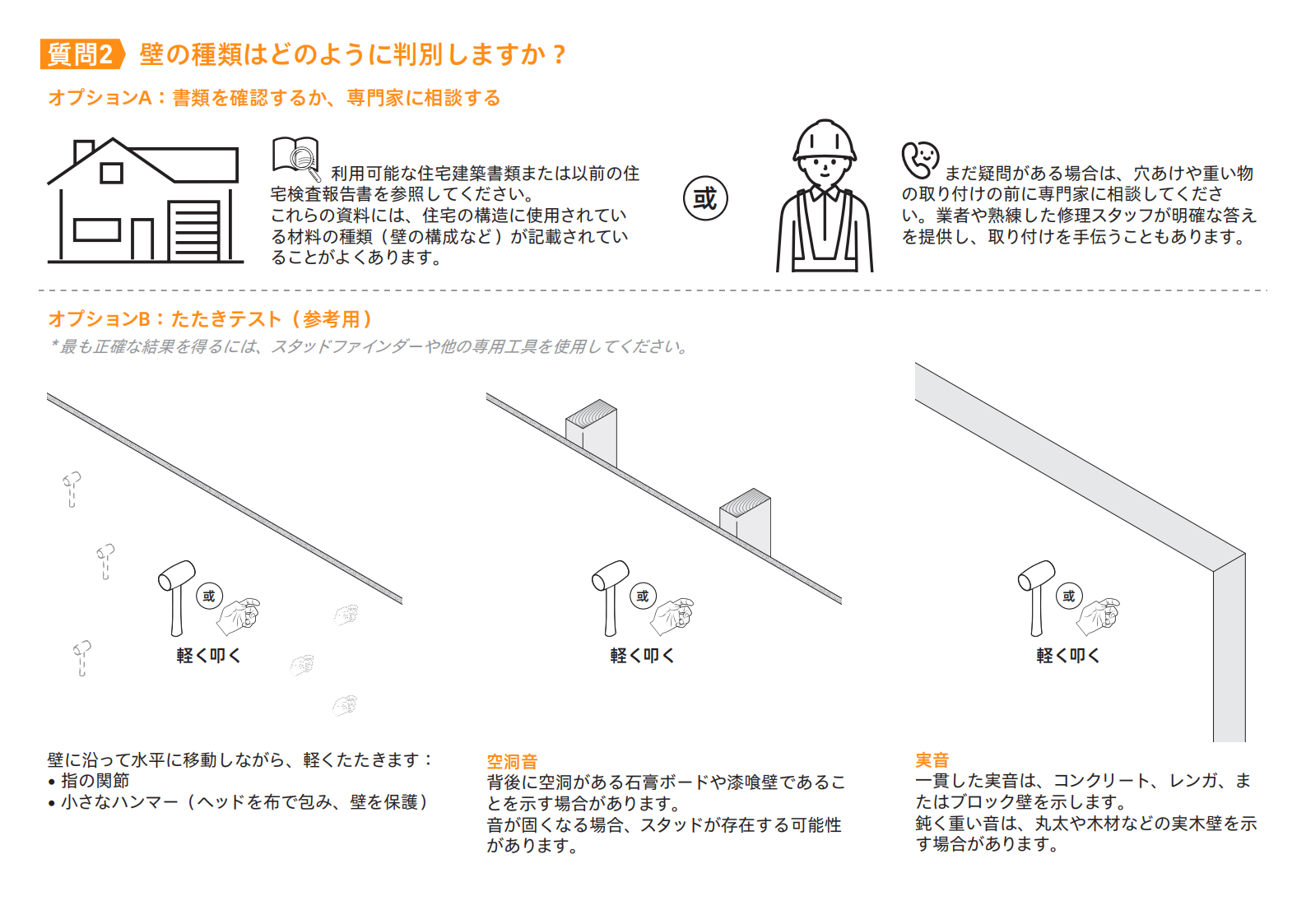

    2. 壁のタイプを確認するにはどうすればよいですか？

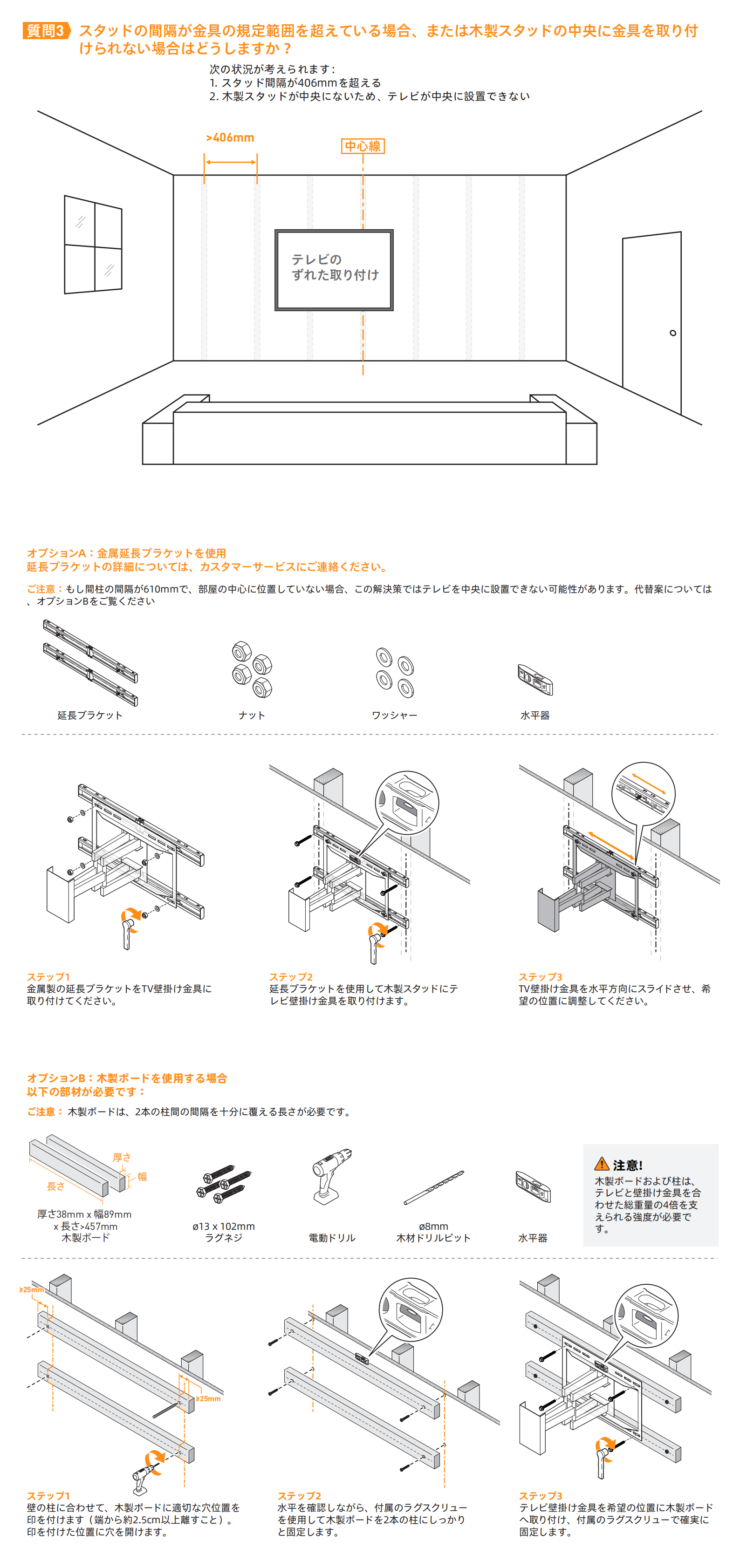

    3. 木製柱の間隔がアームアッセンブリー/壁プレートの指定範囲を超える場合、またはアームアッセンブリー/壁プレートを木製柱の中央に固定できない場合は、別の取付け方法を検討してください。

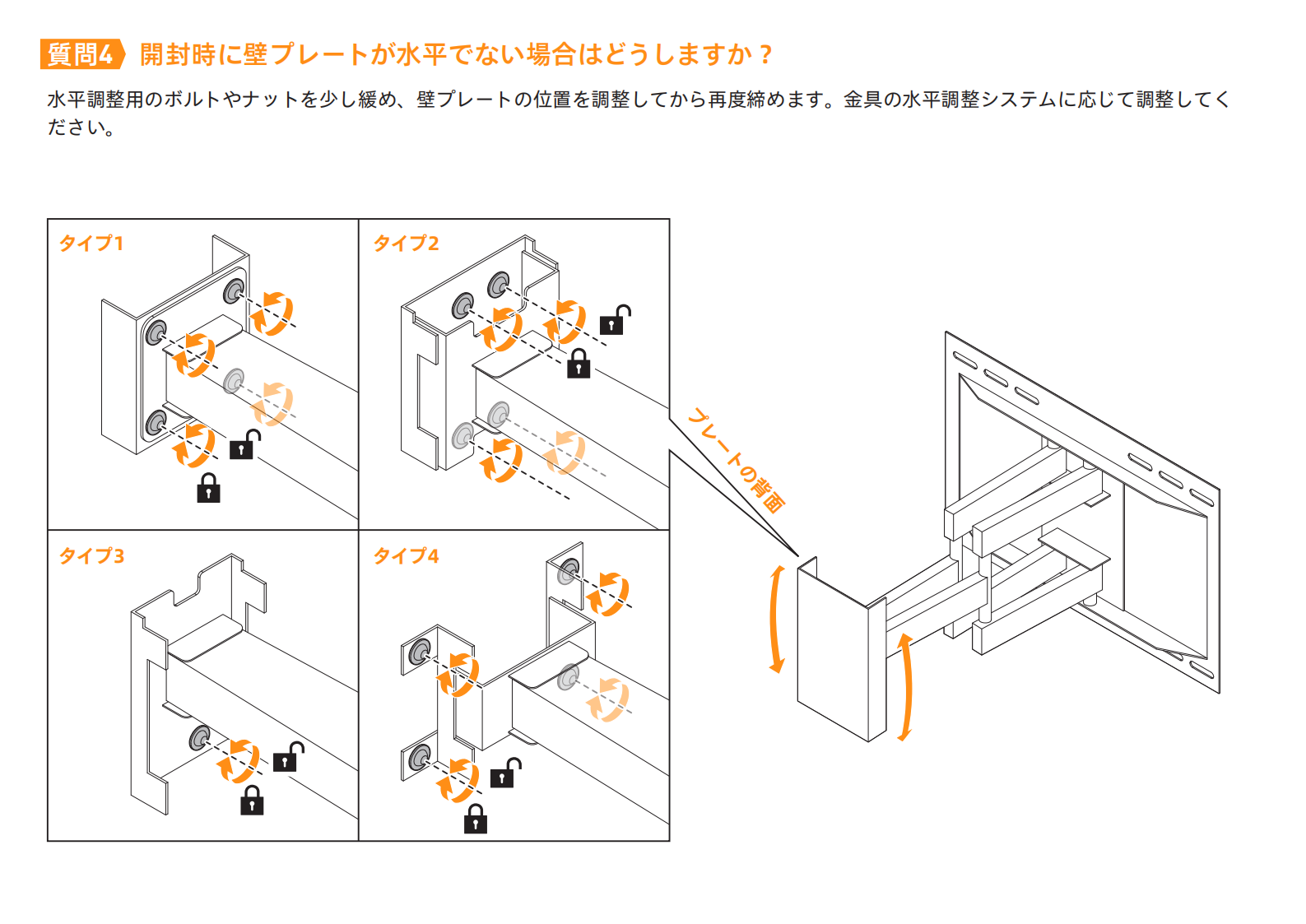

    4. 開梱したときにアームアッセンブリー/壁プレートが水平でない場合はどうすればよいですか？

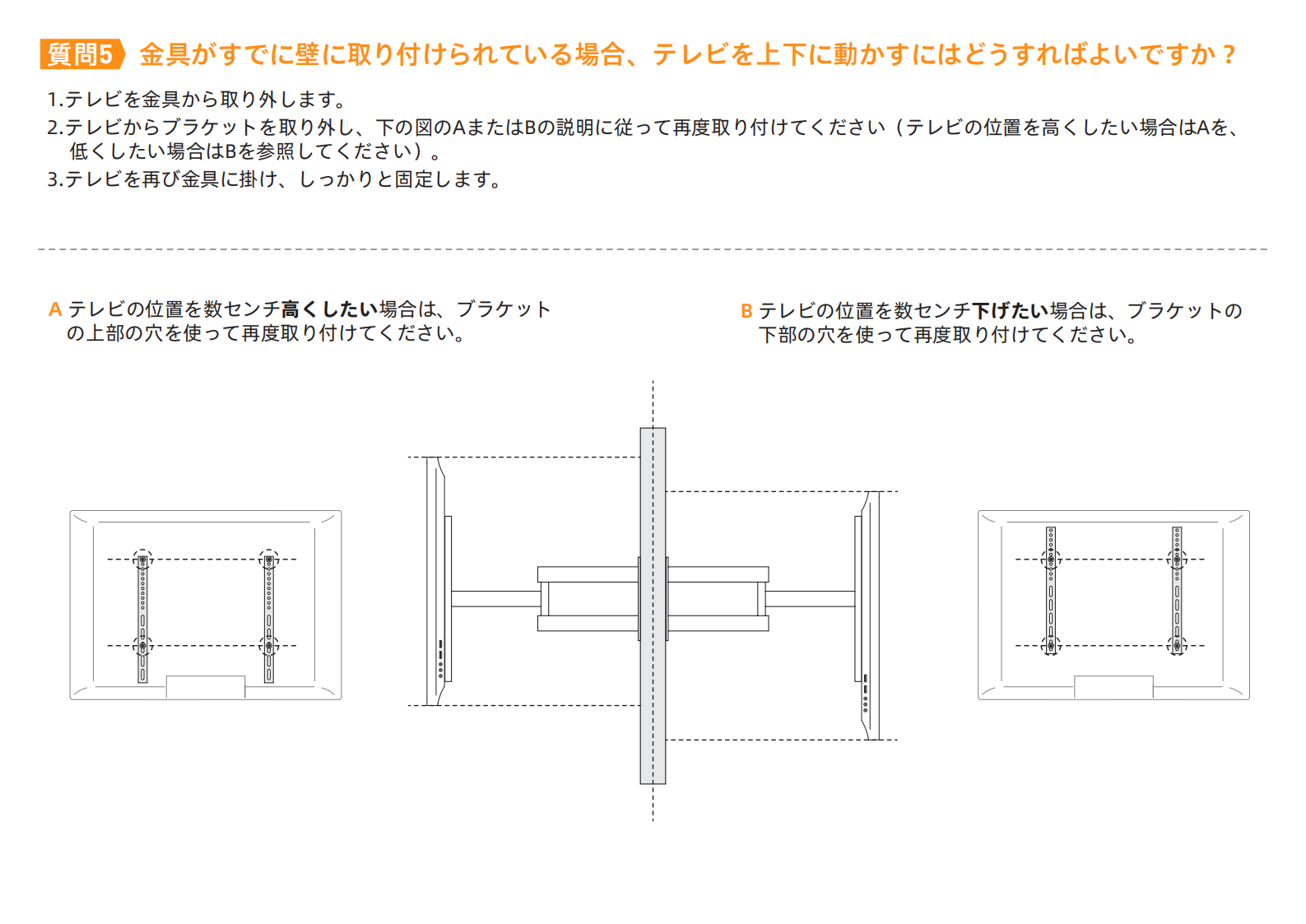

    5. テレビ壁かけ金具が壁に固定されている場合、TVを上げる/下げるにはどうすればよいですか？

    ご質問やサポートが必要な場合は、お気軽にお問い合わせください。
