Prima di iniziare… Verifica le Parti incluse e l'Hardware Raccogli gli strumenti richiesti (non incluso) Iniziamo! Passo 1: Allegare le staffe TV al tuo TV Passo 2: Montaggio del gruppo braccio / piastra a parete sulla parete Passo 3: Fissare la TV al Supporto Regolando l'Angolo della TV e Gestendo i Cavi Hai completato l'Installazione con successo? FAQ

Prima di iniziare…

Attenzione

Leggi attentamente tutte le informazioni sulla sicurezza e le istruzioni prima dell'installazione. Devi seguire queste istruzioni. Un supporto o un'installazione errati possono mettere te, la tua TV e la tua famiglia a un rischio sostanziale.

Leggi attentamente tutte le informazioni sulla sicurezza e le istruzioni prima dell'installazione. Devi seguire queste istruzioni. Un supporto o un'installazione errati possono mettere te, la tua TV e la tua famiglia a un rischio sostanziale.

Leggi tutte le informazioni sulla sicurezza
ATTENZIONE: Evitare il rischio di lesioni personali o danni materiali!
  • Questo prodotto contiene piccole parti che possono rappresentare un pericolo di soffocamento.
  • Prima di iniziare il montaggio, verificare che tutte le parti siano incluse e non danneggiate. Non utilizzare parti danneggiate o difettose. Se è richiesto una sostituzione, contattaci.
  • Questo prodotto è progettato per l'installazione su borchie in legno, calcestruzzo e pareti in legno. Non installare solo su cartongesso.
  • La parete deve essere in grado di supportare quattro volte il peso della TV e del supporto combinati.
  • Utilizzare questo sistema di montaggio solo per la sua destinazione d'uso come descrivi. Non utilizzare all'aperto. Non supera il carico massimo. Non siamo responsabili per danni o infortuni causati da un montaggio errato, un'installazione impropria o un uso inappropriato.
  • Non utilizzare allega non consigliato dal produttore.
  • Tutti i dispositivi di fissaggio devono essere serrati saldamente.
  • Instradare correttamente i cavi e le corde per evitare danni meccanici.

    • Verifica le Parti incluse e l'Hardware

    Verifica le Parti incluse e l'Hardware

    ① Gruppo braccio / Piastra a parete x1

    ② Staffa TV x2

    ③ Barra di supporto anteriore x2

    ④ Barra di supporto anteriore x2

    ⑤ Tappo terminale x2

    ⑥ Livello x1

    ⑦ Cinghia per cavo x5

    ⑧ Modello piastra a parete x1

    ⑨ Manuale x1

    ⑩ Guida rapida x1

    ⑪ Kit di fissaggio TV:

    Rondella M4/M5 x4

    Rondella M6/M8 x4

    Bullone TV M4 x 12mm x4

    Bullone TV M4 x 30mm x4

    Bullone TV M6 x 15mm x4

    Bullone TV M6 x 35mm x4

    Bullone TV M8 x 15mm x4

    Bullone TV M8 x 35mm x4

    Bullone TV M8 x 50mm x4

    Distanziale L2,5mm x8

    Distanziale L10mm x4

    Distanziale L22mm x4

    ⑫ Kit di fissaggio a parete:

    Vite lag ST 5/16 x 2 3/4" x4

    Ancoraggio a parete x4

    ⑬ Kit hardware di montaggio:

    Bullone M6 x 10mm x2

    Bullone M4 x 10mm x4

    Chiave a brugola 5/32" (4mm) x1

    Raccogli gli strumenti richiesti (non incluso)

    Raccogli gli strumenti richiesti (non incluso)

    ① Matita

    ② Cacciavite a croce

    ③ Trapano elettrico

    ④ Metro a nastro

    ⑤ Chiave a bussola 1/2″ (13mm)

    Per borchie in legno

    ⑥ Trova borchie

    ⑦ Punteruolo

    ⑧ Punta da trapano per legno da 7/32″ (5,5mm)

    Per calcestruzzo solido:

    ⑨ Martello

    ⑩ Punta da trapano per calcestruzzo 3/8″ (10mm)

    Per Pareti in legno:

    ⑪ Punta da trapano per legno da 7/32″ (5,5 mm)

    Iniziamo!

    Passo 1: Allegare le staffe TV al tuo TV

    Che tipo di TV hai?

    TV a schermo piatto

    TV a schermo curvo

    TV con un urto

    Passo 2: Montaggio del gruppo braccio / piastra a parete sulla parete

    Su che tipo di parete stai montando?

    Borchie in legno

    Calcestruzzo massiccio

    Pareti in legno

    Altri tipi di parete o se non sei sicuro

    • Se la tua parete è diversa, non utilizzare il kit di fissaggio a parete incluso. Acquisti hardware appropriato in base al tuo tipo di parete.

    • Se non sei sicuro, consulta il tuo installatore, un fornitore specializzato o contattaci.

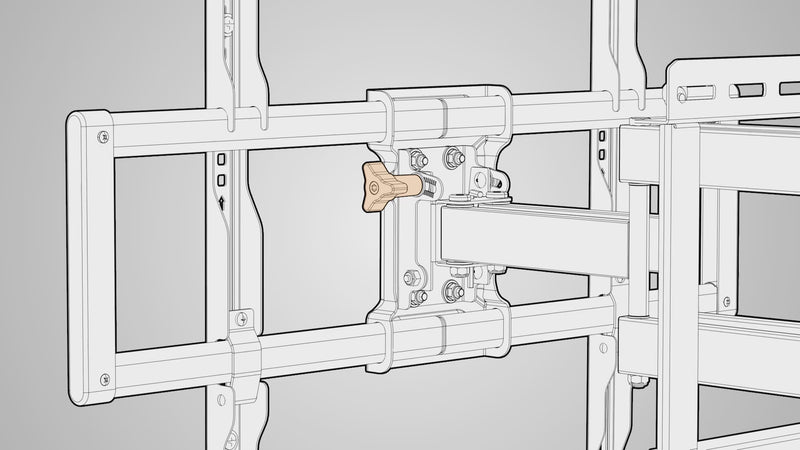

    Passo 3: Fissare la TV al Supporto

    Regolando l'Angolo della TV e Gestendo i Cavi

    Hai completato l'Installazione con successo?

    DOMANDE FREQUENTI (FAQ)

    1. Come trovo il Modello VESA per la mia TV?

    2. Come determinare il mio tipo di parete?

    3. Cosa succede se la distanza tra le borchie in legno supera l'intervallo specificato per il supporto, o se non riesco a centrare il supporto sulle borchie in legno?

    4. Cosa succede se la piastra di montaggio non è a livello quando il supporto è non imballato?

    5. Come posso alzare/abbassare la TV se il Supporto a parete per TV è già fissato sulla parete?

    Se hai bisogno di ulteriore assistenza con le domande e risposte, ti preghiamo di contattarci.
